當(dāng)前位置: 首頁 > 產(chǎn)品中心
立威LV-2砂漿復(fù)合防水液是以無機(jī)增強(qiáng)組分和催化組分反應(yīng)復(fù)合而成的無機(jī)溶液。與水泥水化析出物發(fā)生化學(xué)反應(yīng)，生成凝膠體和結(jié)晶體，填充水泥石毛細(xì)孔隙，提高砂漿密實(shí)性、抗?jié)B性的特種砂漿防水材料，施工在建筑結(jié)構(gòu)表面形成剛性防水層，摻量為膠凝材料質(zhì)量的0.22%。
1.抗?jié)B防潮：用于結(jié)構(gòu)主體表層的抗?jié)B防潮處理，可提高防水砂漿的密實(shí)度和抗?jié)B性，形成一道剛性防水層。
2.超長耐久性：無機(jī)防水材料，不會(huì)老化變質(zhì)，效果穩(wěn)定，實(shí)現(xiàn)與混凝土結(jié)構(gòu)同壽命。
3.抗壓抗拉：初凝時(shí)間大于50min，終凝時(shí)間小于4h，粘結(jié)力大于1.0MPa，抗壓抗拉強(qiáng)度分別提高20%-30%。
4.抗裂性好：能夠有效減少防水砂漿收縮和開裂。
5.節(jié)能環(huán)保：無毒、無害、不燃、不揮發(fā)，施工安全。
適用于屋面、衛(wèi)生間、地下室、水池、水塔、倉庫、橋梁、隧道、溝渠、堤壩、人防工程的表層防滲防潮。
貯存方式：0-35℃通風(fēng)良好的倉庫，避免日曬、火源、熱源。
保質(zhì)期：3年，超過保質(zhì)期檢驗(yàn)合格仍可使用。
有少量沉淀，搖勻后，不耽誤使用效果

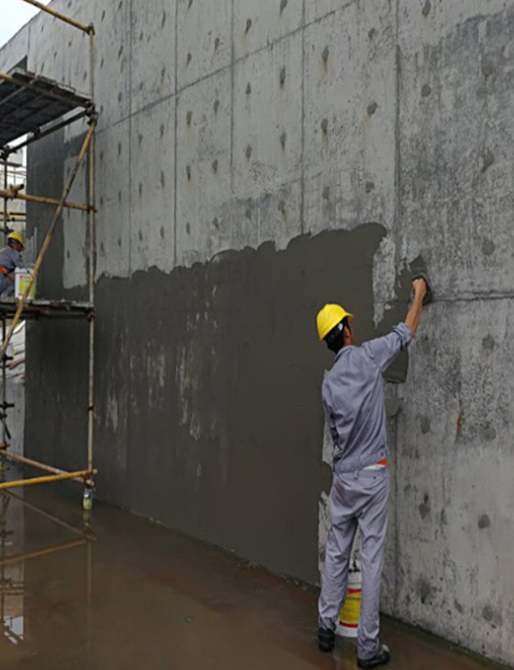

1、清理基層：把基層表面的油污、灰塵、雜物等清洗干凈。對(duì)光滑的基層表面還需進(jìn)行鑿毛處理，麻面 率不得小于75%。然后用水沖洗干凈并濕潤基層。
2、刷防水素漿層：在已鑿毛和干凈濕潤的基層上，用刷子均勻刷一道稀糊狀的水泥防水劑素漿（配合比為水泥：水：DPU-2 = 1. 0 ： 1.5 ： 0. 1）作為結(jié)合層。以提高防水砂漿與基層的粘合力。厚度為2 mm左右為宜。

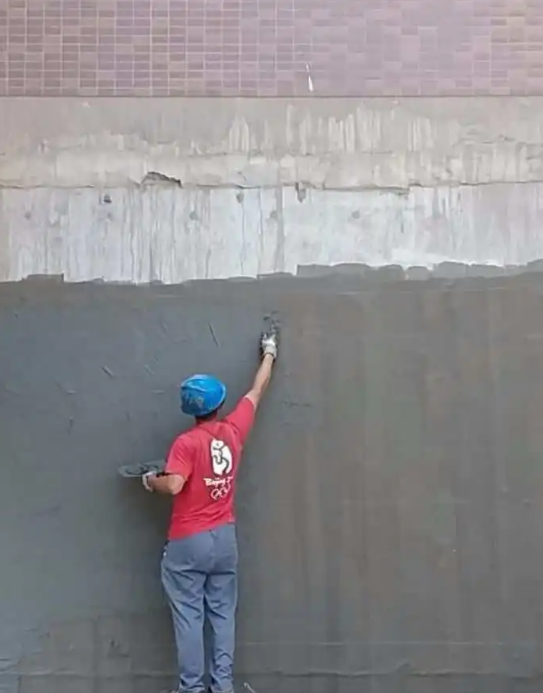

3、抹第一層防水砂漿（找平層）：在結(jié)合層未干之前必須及時(shí)抹第一層防水砂漿（配合比為水泥：中砂：水：DPU-2 = 1.0 ： 2.5 ： 0.35 ： 0.05）作為找平層，厚度以10 mm左右為宜。趕平壓實(shí)后，用木抹搓出麻面。
4、抹第二層防水砂漿：在找平層初凝后，應(yīng)及時(shí)抹第二層防水砂漿。其配合比和厚度均與第一層砂漿 相同，用鐵抹子反復(fù)壓實(shí)趕光。
5、潮濕養(yǎng)護(hù)：在第二層防水砂漿終凝之后，應(yīng)及時(shí)養(yǎng)護(hù)，每天均勻撒水不得少于五次，在保持潮濕條件下養(yǎng)護(hù)7d。
包裝規(guī)格：噸桶包裝。
